Projektinformation
Hintergrund Auftragsforschung des BMV
Das Bundesministerium für Verkehr (BMV) möchte den klimafreundlichen Schienenverkehr stärken und Innovationen und Forschung im Schienensektor fördern. Die Digitale Automatische Kupplung (DAK) ist dabei eine der zentralen Innovationen zur Digitalisierung und Automatisierung des Schienengüterverkehrs (SGV). Sie kann die Leistungsfähigkeit, Zuverlässigkeit und Wettbewerbsfähigkeit des SGV in Europa steigern. Das BMV treibt daher die europaweite Einführung der DAK voran.
Dafür hat das BMV im Jahr 2016 das Forschungsprojekt „Aufbau und Erprobung innovativer Güterwagen“ beauftragt. Bei der einjährigen Betriebserprobung wurden auch automatische Kupplungen getestet und wichtige Erkenntnisse über ihren Einsatz im Schienengüterverkehr gewonnen.
Im Jahr 2019 hat das BMV eine Studie zur „Erstellung eines Konzeptes für die EU-weite Migration eines Digitalen Automatischen Kupplungssystems für den Schienengüterverkehr“ zur Grundlagen-Entwicklung beauftragt.
Die Migrationsstudie hat ergeben, dass viele europäische Eisenbahnverkehrsunternehmen und Wagenhalter die Einführung einer DAK Typ 4 unterstützen. Mit der Einrichtung eines europaweiten Migrationsprogramms für die DAK, des European DAC Delivery Programme (EDDP), wurde eine Basis geschaffen, um Entscheidungen auf europäischer Ebene treffen zu können und die Einführung der DAK gemeinsam voranzutreiben.
Ein Pilotprojekt des BMV zur Beschleunigung des DAK-Migrationsprozesses zur Demonstration, Erprobung und Zulassung der DAK wurde am 22.06.2020 an das Konsortium DAC4EU (= Digital Automatic Coupling for Europe) vergeben.

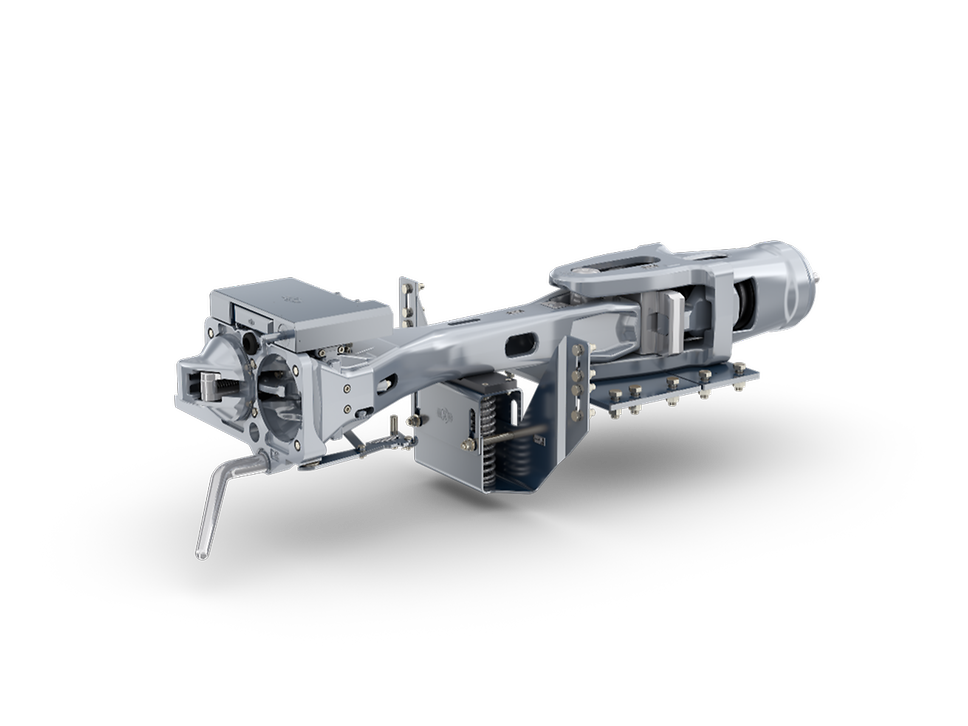

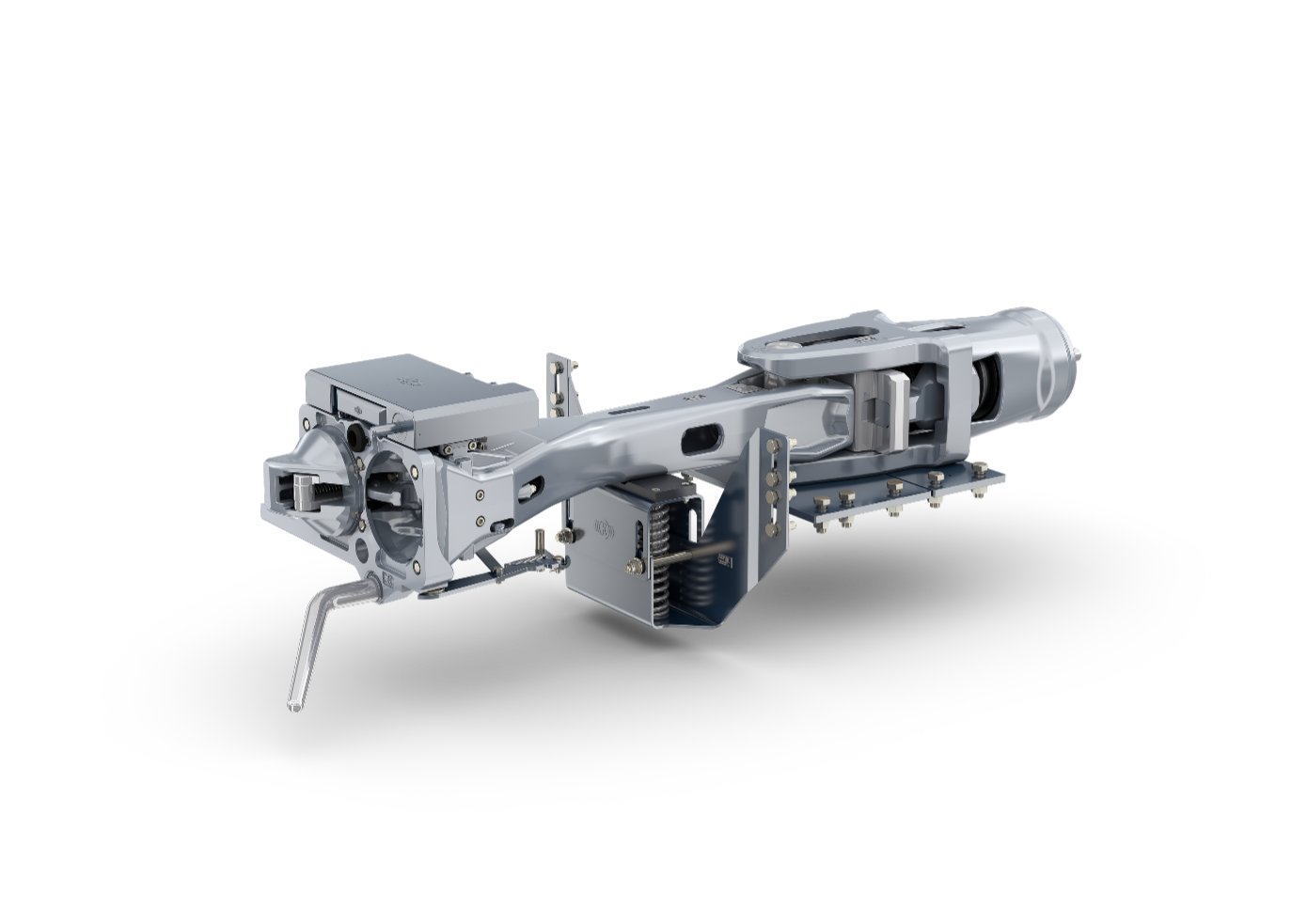

In diesem Projekt werden Kupplungsprototypen verschiedener Hersteller getestet, um wesentliche Grundlagen für die Auswahl einer Standard-DAK in Europa auszuarbeiten. Nach Abschluss der Testreihen in Phase I wurde ein Demonstrator-Zug mit dem vom EDDP ausgewählten DAK-Typ aufgebaut und anschließend unter realen betrieblichen Bedingungen in Phase II getestet. Das Projekt wird im Auftrag des Bundesministeriums für Verkehr (BMV) seit Juni 2020 bis Dezember 2022 durchgeführt und mit rund 13 Millionen Euro finanziert. Im Oktober 2022 wurde der Zuschlag für eine Verlängerung des Projekts bis zum 30. Juni 2024 mit einer zusätzlichen Finanzierung von rund 7 Millionen Euro erteilt. Hierdurch soll die Begleitung der notwendigen Weiterentwicklungen der Kupplungssysteme sichergestellt werden.
Auch die EU-Verkehrsminister haben sich zu dieser Technologie bekannt und die DAK in der Berliner Erklärung zum zentralen europäischen Projekt für den Schienengüterverkehr erklärt.
DB AG
Der Deutsche Bahn Konzern (DB AG) mit Hauptsitz in Berlin ist führender Mobilitäts- und Logistikanbieter mit Fokus auf dem Schienenverkehr in Deutschland. Rund 340.000 Mitarbeiter sind im DB-Konzern beschäftigt, davon über 200.000 im Systemverbund Bahn. Der integrierte Betrieb von Verkehr und Eisenbahninfrastruktur sowie die ökonomische und ökologische Verknüpfung aller Verkehrsträger bewegen Menschen und Güter.
Im Personenverkehr befördert die DB AG im Systemverbund Bahn über sieben Millionen Personen pro Tag in Zügen und Bussen. Im Schienengüterverkehr werden im Netzwerk der DB AG pro Jahr mehr als 230 Mio. Tonnen Güter transportiert. Die DB AG betreibt in Deutschland mit rund 33.000 km das längste Schienennetz Europas und ist einer der größten Energieversorger Deutschlands. In Europa ist der DB-Konzern die Nummer eins im Schienenpersonennahverkehr (SPNV) und die Nummer zwei im Schienenpersonenfernverkehr (SPFV).
Bei der Schieneninfrastruktur und dem Betrieb von Bahnhöfen steht der DB-Konzern europaweit ebenso auf Platz eins wie im europäischen Schienengüterverkehr und im Landverkehr.
Der DB-Konzern fokussiert sich mit der neuen Strategie „Starke Schiene“ auf die Geschäftstätigkeit des Systemverbunds Bahn. Damit bleibt Europa auch zukünftig das Wirkungsfeld des DB-Konzerns. Der Umsatz betrug im Jahr 2019 rund 44,4 Milliarden Euro.
DB Cargo AG
Nirgendwo auf der Welt gibt es ein engmaschigeres Schienennetz als in Mitteleuropa. Im Zentrum dieses Netzes agiert die DB Cargo – die größte, leistungsfähigste Güterbahn Europas. Sie bietet ihren Kunden aller Branchen europaweite Schienentransporte aus einer Hand – schnell, effizient und zuverlässig.
Mit rund 4.200 Gleisanschlüssen in ganz Europa und Aktivitäten in 17 europäischen Ländern sowie China haben die Kunden Zugang zu einem der größten Schienennetze der Welt. Die DB Cargo ist damit die Nummer eins im europäischen Schienengüterverkehr. Mit insgesamt über 82.000 Güterwagen und etwa 2.700 Loks verfügt sie europaweit über den größten Schienen-Fuhrpark. Die DB Cargo treibt die Digitalisierung und Automatisierung der Loks und Güterwagen sowie der Prozesse in den Rangieranlagen und Werkstätten voran.
Ermewa SA
Ermewa SA wurde 1956 gegründet und ist europäischer Marktführer bei der Vermietung von Güterwagen. Das Unternehmen umfasst eine Flotte von 42.000 Güterwagen für Speditionen, Eisenbahnunternehmen und Industrieunternehmen aller Branchen: Stahl, Öl, Gas, Chemikalien, palettierte Güter, Zuschlagstoffe, Container, Holz, Lebensmittel usw. Ermewa kann sowohl Güterwagen mit Standard-Bauart liefern als auch maßgeschneiderte Lösungen für spezielle Anforderungen.
Das Unternehmen hat seine Tätigkeiten in den letzten 60 Jahren in fast allen europäischen Ländern ausgebaut und beschäftigt heute mehr als 200 Mitarbeiter in 17 europäischen Niederlassungen. Ermewa SA ist eine Tochtergesellschaft der Ermewa Group, des europäischen Marktführers im Bereich Asset Management.
Als Akteur im Schienengüterverkehrssektor treibt das Unternehmen Innovationen voran und beteiligt sich auch an der Entwicklung der nächsten Generation von Güterwagen und Materialien.
GATX Rail Europe
GATX Rail Europe (GRE) mit Hauptsitz in Wien, Österreich, bietet als führender Full-Service-Vermieter von Kessel- und Güterwagen seine hochwertige, vielseitige Flotte in über 20 europäischen Ländern an. Das erfahrene, dienstleistungsorientierte Team gestaltet das Leasing von Kessel- und Güterwagen und den Transport auf der Schiene einfach, effizient und nahtlos. GRE setzt als Eigentümer und Halter mit ECM Funktion 1 bis 3 ein kundenorientiertes Modell mit schnellen Lösungen ein, damit sich die Kunden auf ihr Kerngeschäft konzentrieren können.
Mehr als 220 Kunden verschiedener Branchen nutzen die mehr als 25.500 Kessel- und Güterwagen von GRE als effiziente, umweltfreundliche, sichere und im Vergleich mit anderen Transportmitteln wettbewerbsfähige Lösung.
Die strategisch günstig gelegenen Niederlassungen in ganz Europa ermöglichen eine lokale Kundenbetreuung. Neben der hochmodernen Full-Service- und Reparaturwerkstätte in Polen (WSO Ostroda – ECM Funktion 4) verfügt die GRE über langjährige Beziehungen zu zahlreichen Reparaturwerkstätten und Produzenten von Kessel- und Güterwagen auf dem ganzen Kontinent. GRE ist Teil der GATX Corporation, eines seit mehr als 120 Jahren an der New Yorker Börse (NYSE-Ticker: GATX) notierten Vermieters von Kessel- und Güterwagen.
Rail Cargo Austria AG
Rail Cargo Group ‒ Güterverkehr der ÖBB: Mit 9.340 Mitarbeiterinnen und Mitarbeitern, Niederlassungen in ganz Europa und einem Jahresumsatz von 2,3 Mrd. Euro zählt die Rail Cargo Group zu den führenden europäischen Bahnlogistikunternehmen. Ihr flächendeckendes Produktionsnetz mit End-to-End-Logistiklösungen im gesamten eurasischen Kontinent verbindet Menschen, Unternehmen und Märkte – von der ersten bis zur letzten Meile. Als nachhaltiges Rückgrat der Industrie erspart sie der Umwelt mit ihren Transporten auf der Schiene österreichweit 1,1 Millionen Tonnen CO₂. Die Rail Cargo Group setzt Maßstäbe bei Innovation und Digitalisierung und gestaltet die Branche maßgeblich mit.
Mit Kompetenz und Leidenschaft realisieren die Mitarbeiterinnen und Mitarbeiter zukunftsorientierte und punktgenaue Logistiklösungen aus einer Hand für Ganzzug-, Einzelwagenverkehre und intermodale Transporte. Rund 105 Mio. Tonnen Güter bringt die Rail Cargo Group jährlich an ihr Ziel – umweltfreundlich, zuverlässig, flexibel und schnell.
SBB CFF FFS AG
SBB CFF FFS : Puls der Schweizer WirtschaftDie SBB mit Hauptsitz in Olten, Schweiz, ist mit mehr als einem Viertel der gesamten Güterverkehrsleistung das führende Unternehmen im Schweizer Güterverkehr. Davon entfallen knapp 16 Prozent auf die SBB Cargo AG, die als Puls der Schweizer Wirtschaft die großen Wirtschaftsräume verbindet. 2019 transportierte die SBB Cargo AG 29,8 Mio. Nettotonnen Güter im Wagenladungs-, Ganzzugs- und im kombinierten Verkehr innerhalb der Schweiz.
VTG AG
Die VTG Aktiengesellschaft mit Hauptsitz in Hamburg zählt zu den führenden Waggon-Vermietungs- und Schienenlogistikunternehmen in Europa. Der Waggonpark umfasst rund 95.000 Eisenbahngüterwagen, schwerpunktmäßig Kesselwagen, Intermodal-, Standardgüter- sowie Schiebewandwagen. Neben der Vermietung von Eisenbahngüterwagen bietet der Konzern umfassende multimodale Logistikdienstleistungen, vor allem für Verkehrsträger der Schiene, sowie weltweite Tankcontainertransporte an.
Ihren Kunden bietet die VTG durch die Vernetzung der Geschäftsbereiche Waggonvermietung, Schienenlogistik und Tankcontainerlogistik eine leistungsstarke Plattform für den internationalen Güter-Transport. Der Konzern verfügt über eine langjährige Erfahrung und spezifisches Know-how, insbesondere beim Transport flüssiger und sensibler Güter für zahlreiche renommierte Unternehmen nahezu aller Industriezweige, bspw. aus der Chemie-, Mineralöl-, Automobil-, Agrar- oder Papierindustrie.
Im Geschäftsjahr 2019 erwirtschaftete die VTG einen Umsatz von 1.221 Millionen Euro und ein operatives Betriebsergebnis (EBITDA) von 512 Millionen Euro. Mit seinen Tochter- und Beteiligungsgesellschaften ist das Unternehmen vorrangig in Europa, Nordamerika, Russland und Asien präsent. Zum 31. Dezember 2019 beschäftigte die VTG weltweit rund 1.750 Mitarbeiter.
Mit zunehmender Digitalisierung und Automatisierung im Bahnbetrieb sind viele Anwendungen in Entwicklung, die es ermöglichen werden, die Attraktivität und Produktivität des Schienengüterverkehrs deutlich zu steigern. Folgende Voraussetzungen müssen dafür erfüllt sein:
Nutzen
Um die gesteckten Klimaziele in Europa erreichen zu können, ist eine Verlagerung von Gütertransporten von der Straße auf die Schiene unerlässlich. Doch das kann nur ein wettbewerbsfähiger Schienengüterverkehr (SGV) leisten. Die DAK ist eine der Voraussetzungen dafür. Daher gilt: Ohne die DAK wird Europa seine Klimaziele verfehlen.

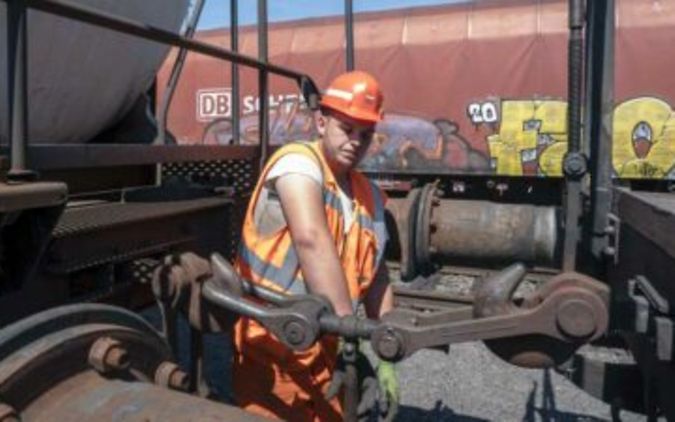

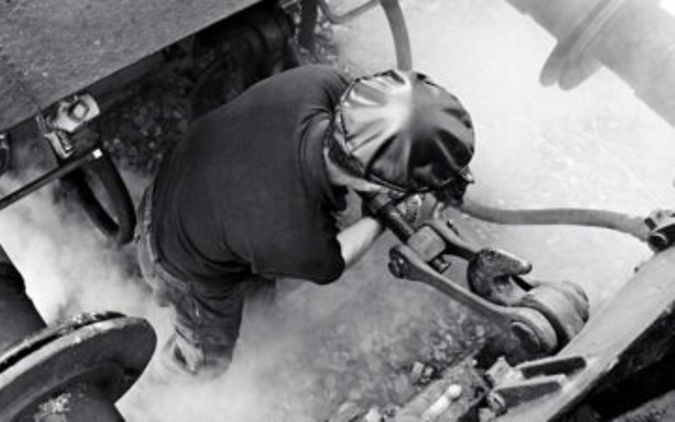

Das Kuppeln und Entkuppeln eines Zuges erfolgt in Europa heute immer noch überwiegend vollständig mechanisch mit Schraubenkupplungen und Puffern, ohne Strom- und/oder Datenleitung. Das Kuppeln eines Zuges mit 25 Wagen nimmt in der Regel ca. 60 Minuten nur für Wegezeiten in Anspruch. Der Lokrangierführer muss den Zug bis zu drei Mal ablaufen. Mit Rangieren, Bremsprobe und Wagenuntersuchung kann die Zugvorbereitung insgesamt zwei bis drei Stunden dauern. Noch länger dauert es, wenn ein Wagen ausgereiht werden muss. An den manuellen Abläufen zur Zugvorbereitung hat sich in den vergangenen Jahrzehnten nicht viel verändert.
Durch die DAK kann dem SGV der Sprung ins 21. Jahrhundert gelingen. Neben automatischem Kuppeln erlaubt die Einführung von Strom- und Datenleitungen via DAK die Automatisierung bahnbetrieblicher Prozesse, wie z. B. einer Bremsprobe, sowie die Einführung elektronisch gesteuerter Bremssysteme und der Datenkommunikation über den ganzen Zug hinweg. Die aufwendigen manuellen Prozesse im SGV werden dadurch komplett automatisiert. Ein Güterzug ist dann nicht erst nach Stunden, sondern schon nach Minuten zur planmäßigen Abfahrt bereit.
Die DAK bietet zudem die Möglichkeit, längere und schwerere Züge zu bilden – ein weiterer entscheidender Schritt zur Effizienz und Produktivität im SGV. Elektrische Energie im Zugverband ermöglicht den Einsatz der elektro-pneumatischen Bremse, die im Vergleich zu der rein pneumatischen Bremsansteuerung höhere Geschwindigkeiten und kürzere Bremswege erlaubt. Strom und Datenleitungen treiben auch die Einführung von Sensoren am Wagen, beispielweise für die permanente Wagenkomponenten- und Frachtüberwachung, voran. Sie ermöglicht den Kunden die seit Langem dringend geforderte Einbindung des SGV in digitale Logistikketten.
Dies sind nur einige Beispiele für den Nutzen der DAK. Insgesamt wurden 28 verschiedene Anwendungsfälle identifiziert. Einige ergeben sich aus der reinen Verwendung einer automatischen Kupplung, unabhängig vom Automatisierungsgrad. Andere Anwendungsfälle ergeben sich aus der Enabler-Funktion einer DAK für die Automatisierung des Schienengüterverkehrs. Zusätzlich bestehen Potenziale in den Bereichen Arbeitssicherheit, Personalrekrutierung, Energieeinsparung sowie Erschließung neuer Marktsegmente.
Effizienzsteigerung - Nutzen aus DAK
- Reduzierung des manuellen Rangieraufwands
- Reduzierung Rangieraufwand durch Entfall Beidrücken Güterwagen nach Ablaufberg
- Beschleunigung Rangiervorgänge im SGV
- Bildung von längeren Zügen
- Bildung von schwereren Zügen
- Erhöhung Fahrgeschwindigkeit durch Nutzung Bremsstellung "P"
- Reduzierung Instandhaltungsaufwand: verringerten Radsatzverschleiß
- Reduzierung Instandhaltungsaufwand: Entfall Pufferverschleiß und -schmieren
- Reduzierung Instandhaltungsaufwand durch geringeren Infrastrukturverschleiß
- Erhöhung Zuladung durch Einsparung Puffer
- Reduzierung Wagengewicht durch veränderte Konstruktion
Sicherheit, Personal, Marktpotenzial
- Erhöhung Entgleisungssicherheit
- Erhöhung Arbeitssicherheit für Rangierpersonal
- Aufrechterhaltung des Rangierbetriebs bei Personalrekrutierungsschwierigkeiten
- Erhöhung Rekuperation durch veränderte Längsdynamik im Zug
- Erschließung neuer Marktsegmente aufgrund schnellerer Transport-/-Umlaufzeiten
Automatisierung, DAK als Enabler
- Automatische Bremsprobe
- Automatische Berechnung Bremsgewicht
- Conditioned-based maintenance über On-board-Zustandskontrolle der Komponenten
- Entfall Batterie-Tausch für Telematik-Geräte durch Verwendung Stromleitung
- Erhöhung Systemgeschwindigkeit durch Wegfall Umstellen Bremshebelstellung "P" oder "G"
- Zugintefritätskontrolle
- Ladungsüberwachung/Beladungsüberwachung
- ep-Bremse
- Entgleistungsdetektion
- Erfassung der Wagenreihung
- Erfassung der Bremszustände
- On-board-Heißläuferdetektion
